二、RocketMQ源码分析之Broker概述与同步消息发送原理与高可用设计及思考

---

1、Broker概述

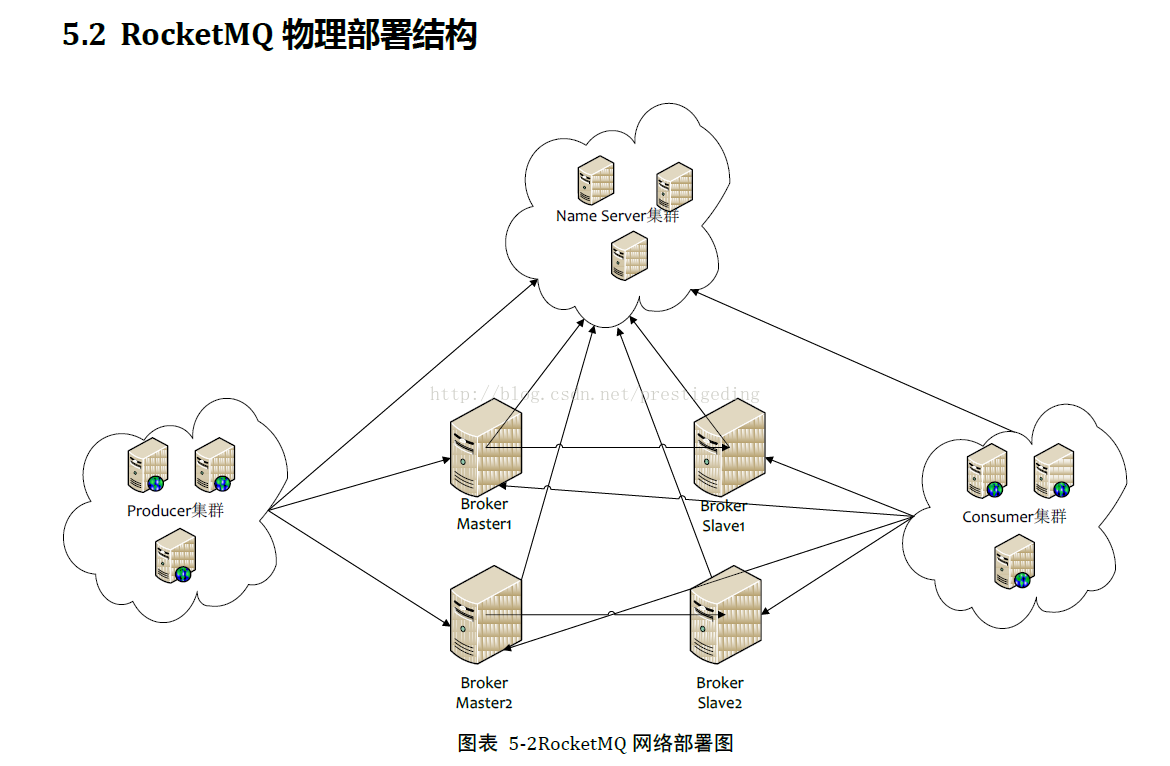

Broker 在 RocketMQ 架构中的角色，就是存储消息，核心任务就是持久化消息，生产者发送消息给 Broker,消费者从 Broker 消费消息，其物理部署架构图如下：

备注：以上摘录自官方 RocketMQ 设计文档。

上述基本描述了消息中间件的架构设计，不仅限于 RocketMQ,不同消息中间件的最大区别之一在消息的存储上。

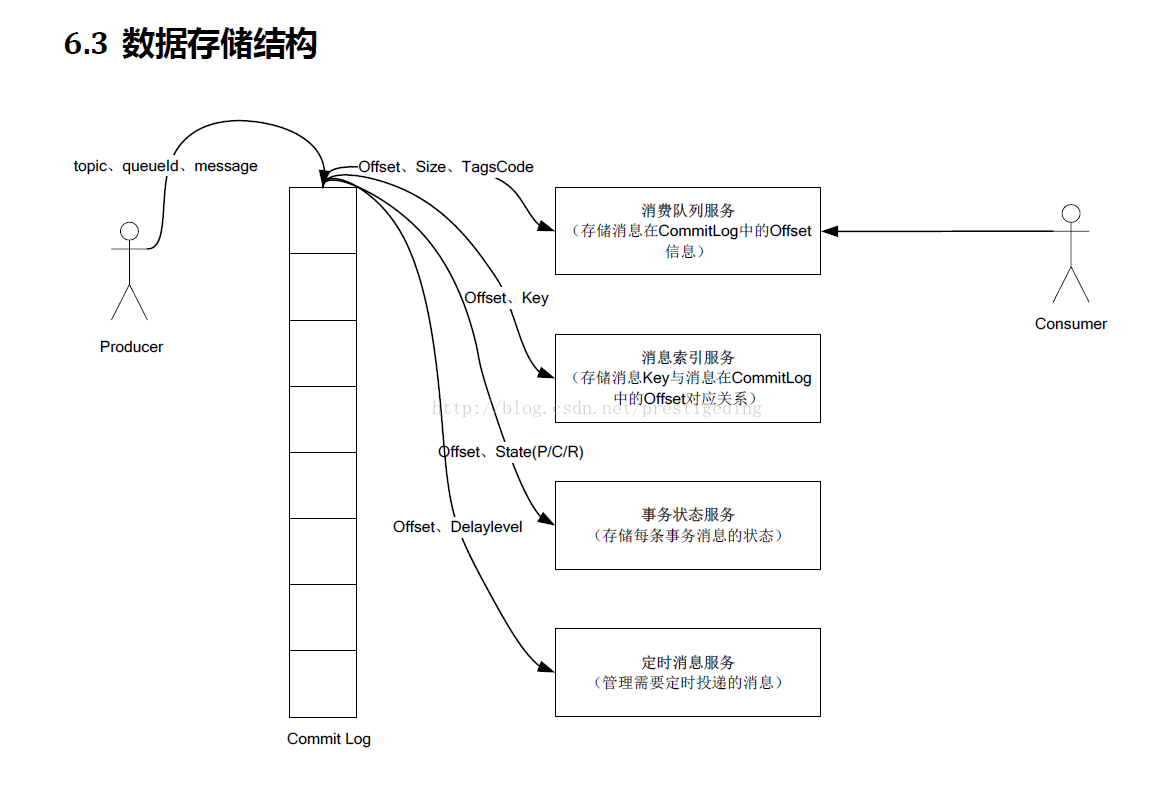

2、Broker存储设计概要

接下来从配置文件的角度来窥探 Broker 存储设计的关注点，对应代码（MessageStoreConfig）。

• storePathRootDir
  设置Broker的存储根目录，默认为 $Broker_Home/store。
• storePathCommitLog
  设置commitlog的存储目录，默认为$Broker_Home/store/commitlog。
• mapedFileSizeCommitLog
  commitlog 文件的大小，默认为1G。
• mapedFileSizeConsumeQueue
  consumeQueueSize，ConsumeQueue 存放的是定长的信息（20个字节，偏移量、size、tagscode）,默认30w * ConsumeQueue.CQ_STORE_UNIT_SIZE。
